Кассетный фанкойл CD-KM4- QLY /V(P)

Гидравлическая система с 4-х сторонней раздачей воздуха

Comfort Deluxe – CD KM4 QLY – кассетный фанкойл с 4-х сторонней раздачей воздуха является компонентом гидравлической системы и устанавливается в пространстве подвесного потолка. Имеет декоративную решетку. Может быть использован для систем кондиционирования и отопления использующих тепло-холодоноситель.

Производительность по воздуху: 680 – 2380 м3/ч.
Производительность по холоду: 3.8 – 13.0 кВт в стандартной конфигурации

2 варианта исполнения:
CD-**KM4 V/QLY – 2-х трубный фанкойл для горячей/холодной воды
CD-**KM4 P/QLY – 4-х трубный фанкойл для холодной и горячей воды

Конструкция

Корпус

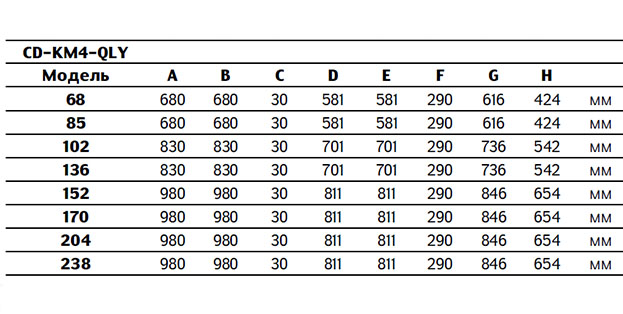

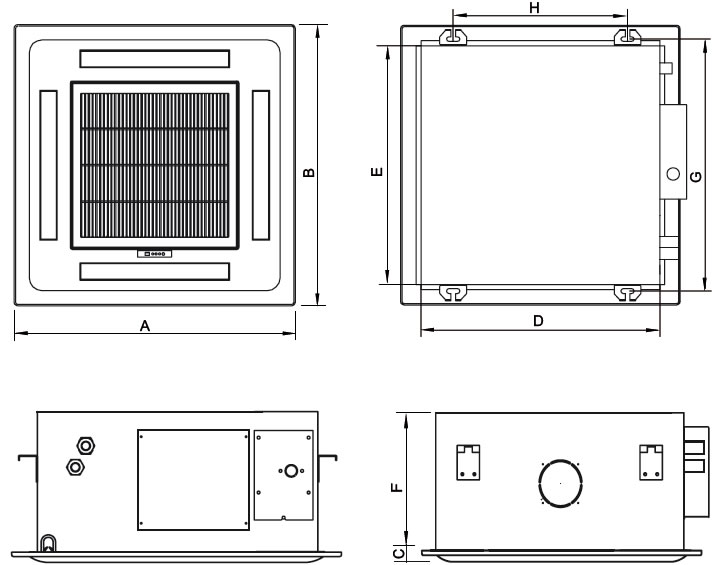

Фанкойлы имеют современный и изящный дизайн, позволяющий фанкойлу легко влиться в любой интерьер помещения. Корпус имеет округленные края, которые визуально сокращают размеры фанкойла. Конструктивные элементы корпуса изготовлены из оцинкованной стали. Фанкойл имеет съемные пластиковые панели. Внутренняя и наружная поверхность корпуса оклеена термической и акустической изоляцией. Фанкойлы 68-85 модели имеют размеры под евростандарт потолка 600х600. Все фанкойлы имеют высоту 290 мм, что позволяет занимать не более 300мм подвесного потолка.

Жалюзи

Фанкойл снабжен четырьмя подвижными жалюзи с отдельным эл.приводом на каждый распределитель. Внутренняя поверхность покрыта электростатичным волокном с волнистой структуры, что позволяет исключить появление конденсата на ламелях жалюзи.

Подача воздуха в смежные помещения

Фанкойл снабжен подготовкой под отверстия для подачи воздуха в соседние помещения (с двух сторон).

Подача свежего воздуха

Фанкойл является бюджетным аналогом модели CD-KM4-DLY и содержит минимальный перечень опций, необходимых для нормальной работы.

Слив дренажа

Фанкойл комплектуется дренажным поддоном, впрессованным в корпус из высокоплотного полистирола. Контроль наличия конденсата осуществляется с помощью реле уровня, которое управляет дренажным насосом с обратным клапаном, обеспечивающим подъем конденсата на 70см от уровня лицевой панели.

Дополнительный поддон

Дополнительный дренажный поддон позволяет собирать конденсат непосредственно с 3-х ходового клапана и узла подключения трубопроводов непосредственно в основной поддон фанкойла

Фильтр

Фанкойл комплектуется сменным моющимся фильтром класса очистки EU-2.

Теплообменник

Фанкойл комплектуется 2-х трубным ( – V ), либо 4-х трубным ( – Р ) теплообменником в зависимости от требований проекта.

Теплообменник фанкойла изготовлен из медных трубок с алюминиевым оребрением. Коллекторы теплообменника изготовлены из меди и имеют клапаны для слива воды и спуска воздуха. Теплообменник проверен на герметичность, давление испытания -2,5 МПа.

Вентилятор

Вентиляторная секция состоит из центробежного вентилятора. Рабочее колесо вентилятора закреплено на одном валу с 3-х скоростным электродвигателем. Вентилятор статически и динамически сбалансирован. Вентилятор имеет защитную решетку.

Опционально поставляется 5-ти скоростной вентилятор с предустановленными 3-мя скоростями с возможностью ручного выбора скорости при выполнении установочных работ.

Электрические подключения

Все электрические компоненты фанкойла полностью подключены и собраны на боковой стенке корпуса в отдельной коробке.

Установленный DIP переключатели на плате управления PCB позволяют изменить конфигурацию фанкойла.

Фанкойл имеет опционально встроенный порт RS-485 (c опцией MCD.HI.035), что позволяет объединить на один пульт (настенный опционально) до 32 фанкойлов и обеспечить их работу в режиме master / slave. Также возможно объединение до 2048 фанкойлов в одну сеть с использованием сетевых концентраторов.

Микропроцессорное управление

– беспроводное управления от пульта ДУ;
– проводное управление от пульта ДУ (опционально с MCD.HI.035);
– режимы работы: «Холод», «Тепло», «Вентилятор», «Осушение», «Авто» (4-х трубные);
– недельный таймер (требует проводной пульт ДУ)*;
– авто-перезапуск;
– контроль привода(ов) клапана(ов);
– контроль эл.нагревателя как совместно так и по очереди (2-х трубн.);
– ведущий/ведомый управление до 32 блоков с одного пульта*;
– диспетчеризация до 2048 блоков*;
– коммуникационная шина Modbus*.

*Следует учитывать при оформлении заказа, что в стандартном исполнении блоки комплектуются основным блоком управления MAIN PCB (MCB.HI.033 и MCB.HI.034).

При необходимости организации сетевого управления блокам, а также управления по протоколу MODBUS, необходимо дополнительно заказать опционально плату COMM PCB (MCD.HI.035), которая позволяет соединять между собой блоки по витой паре до 32 единиц в единую систему с управлением от настенного пульта ДУ.

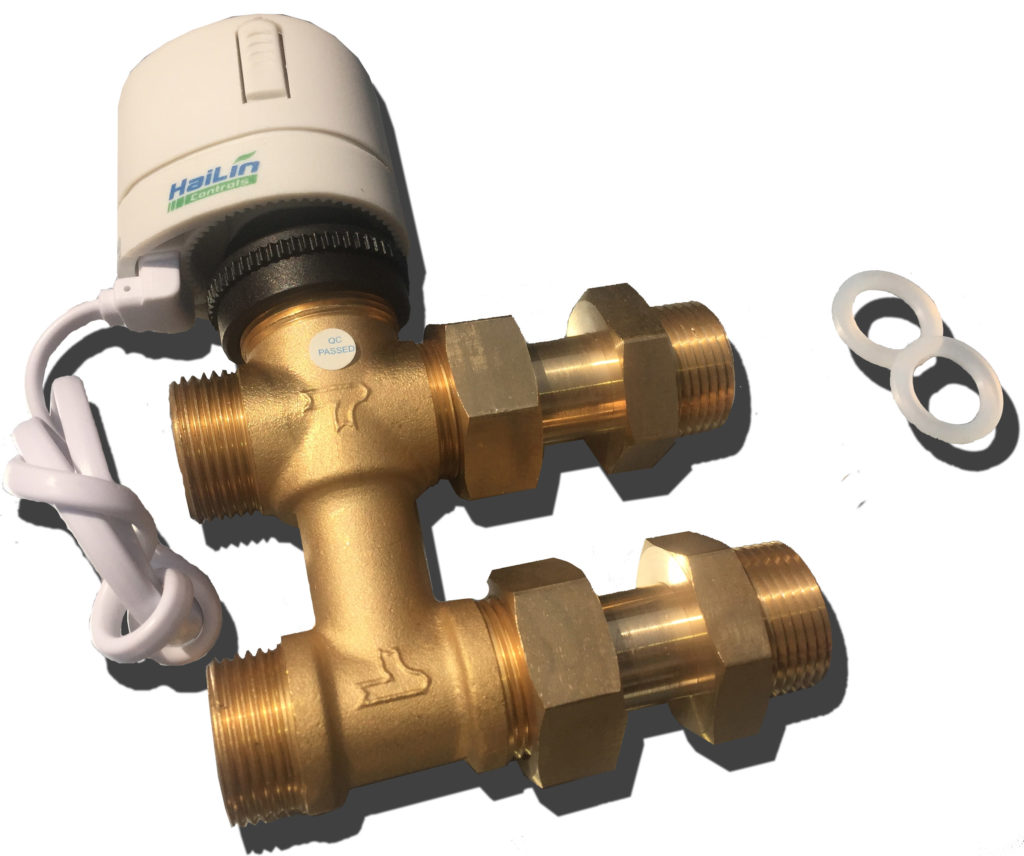

3-х ходовый клапан (в стандартной комплектации)

Фанкойл комплектуется 3-х ходовым смесительным узлом с седельным клапаном с термоприводом, обеспечивающему плавное открытие/закрытие.

Также смесительный узел включает в себя полный комплект патрубков и прокладок для подключения клапана к фанкойлу.

Термопривод (~220в) подключается к питанию через отдельный разъем, установленный непосредственно на приводе, что облегчает монтаж.

3-х ходовый клапан входит в Стандартную комплектацию.
